Ультразвукові датчики

Ультразвукові датчики – це пристрої, що використовують ультразвукові хвилі для вимірювання відстаней, виявлення об'єктів і контролю рівня. Вони знаходять широке застосування в промисловості, автоматизації, системах безпеки та інших галузях завдяки своїй точності та надійності.

Особливості:

• Принцип роботи: Ультразвукові датчики випромінюють ультразвукові хвилі в діапазоні частот від 20 кГц до кількох мегагерц. Ці хвилі відбиваються від об'єкта і повертаються до датчика. Час, за який сигнал повертається, дозволяє обчислити відстань до об'єкта за формулою: d=(t⋅c)/2​, де d – відстань, t – час повернення сигналу, c – швидкість звуку в повітрі (приблизно 343 м/с при 20°C).

• Частотний діапазон: Ультразвукові датчики можуть працювати на різних частотах. Високочастотні датчики (від 100 кГц до 1 МГц) забезпечують високу точність і роздільну здатність, але мають меншу дальність дії. Низькочастотні датчики (від 20 кГц до 100 кГц) забезпечують більшу дальність, але з меншою роздільною здатністю.

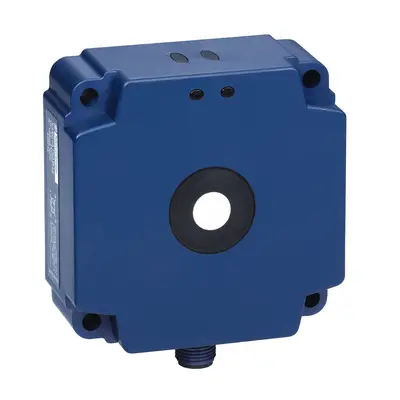

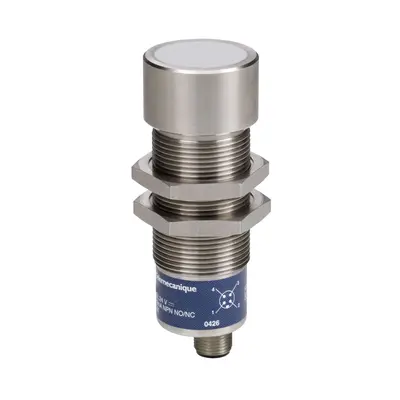

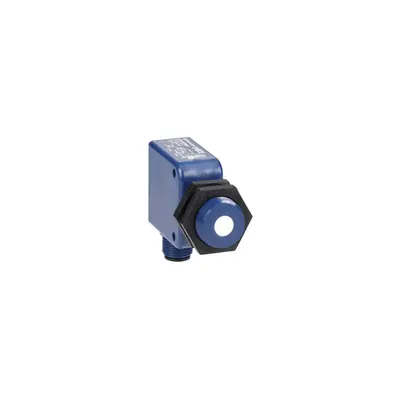

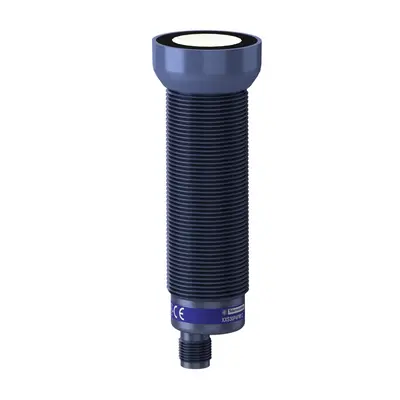

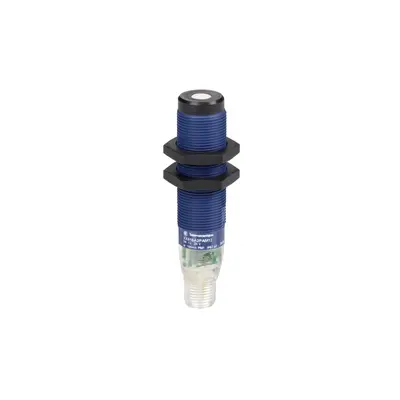

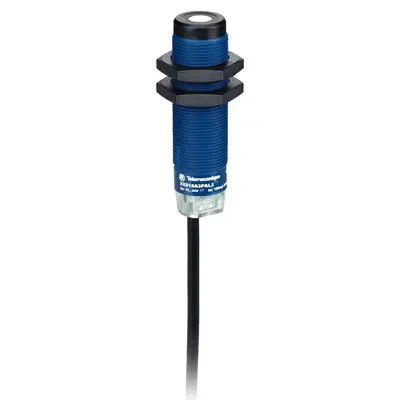

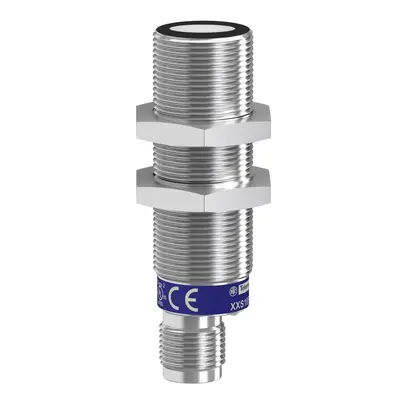

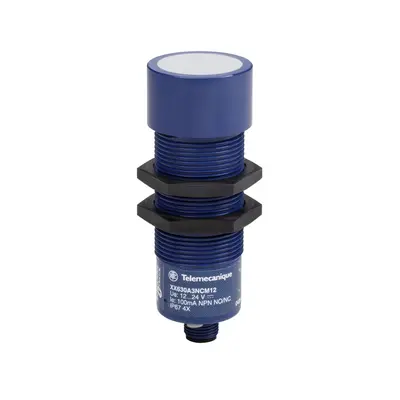

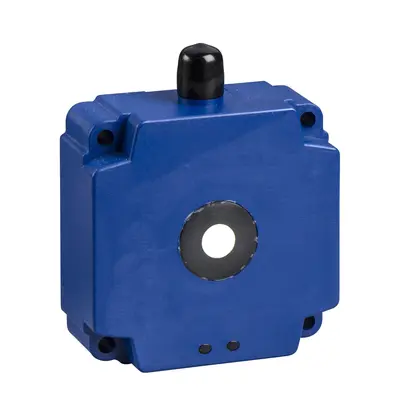

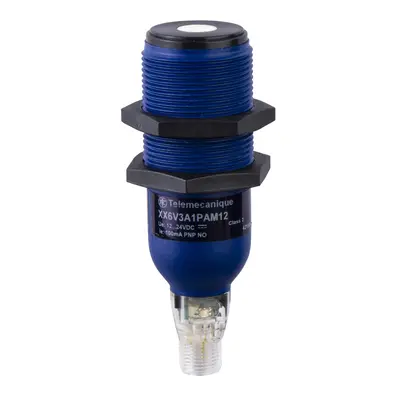

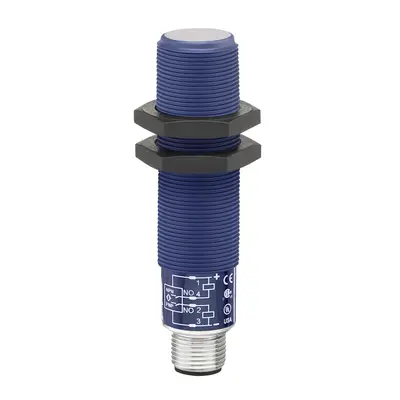

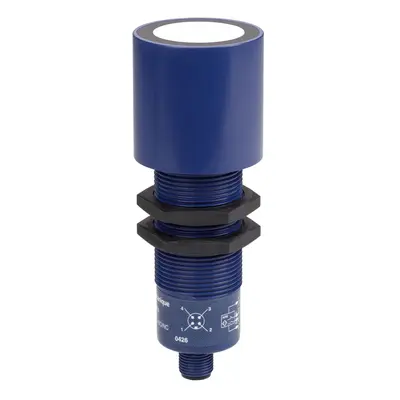

• Конструкція: Датчики можуть бути виконані в різних формах, включаючи циліндричні, прямокутні та панельні. Деякі моделі мають вбудовані компенсаційні схеми для корекції зміни швидкості звуку залежно від температури та вологості.

Функції:

• Вимірювання відстані: Ультразвукові датчики вимірюють відстань до об'єкта, що використовується для визначення його положення або контролю рівня рідини. Вимірювання здійснюється з високою точністю і може використовуватися для створення картографічних даних або моніторингу процесів.

• Виявлення об'єктів: Використовуються для виявлення наявності об'єктів у зоні дії датчика. Це може бути корисно для систем запобігання зіткнень, контролю доступу або керування автоматичними дверима.

• Керування рівнем: Датчики можуть застосовуватися для контролю рівня рідини або порошку в резервуарах і контейнерах. Вони можуть працювати з різними типами матеріалів і умовами, забезпечуючи надійний моніторинг рівня.

Ключові експлуатаційні характеристики:

1. Дальність вимірювання: Ультразвукові датчики мають різну робочу дальність. Наприклад, короткодіапазонні датчики можуть вимірювати відстані до 1 метра, тоді як довгодіапазонні моделі можуть досягати 20 метрів і більше. Вибирайте датчик залежно від потрібної дальності.

2. Кут огляду: Кут огляду датчика визначає ширину зони, в якій він може виявляти об'єкти. Вузький кут забезпечує вищу точність на великих відстанях, тоді як широкий кут охоплює більше простору, але може знижувати точність.

3. Точність і роздільна здатність: Ці параметри залежать від частоти ультразвукових хвиль і конструкції датчика. Висока частота забезпечує кращу роздільну здатність і точність, але зменшує дальність дії. Наприклад, датчики з роздільною здатністю 1 мм можуть використовуватися в застосунках, що вимагають високої точності.

4. Частота сигналу: Високочастотні датчики забезпечують кращу роздільну здатність, але можуть бути менш ефективними на великих відстанях. Низькочастотні датчики мають більшу дальність, але меншу роздільну здатність.

5. Температурний діапазон: Датчики повинні працювати в діапазоні температур, що відповідають умовам їх експлуатації. Зазвичай це від -20°C до +70°C. Важливо враховувати температурні умови, оскільки швидкість звуку змінюється залежно від температури.

6. Вихідні сигнали: Ультразвукові датчики можуть надавати різні типи вихідних сигналів, такі як аналогові (0-10 В) для безперервного вимірювання, або цифрові (PNP/NPN) для бінарного сигналу, що вказує на наявність об'єкта. Переконайтеся, що тип сигналу відповідає вимогам вашої системи.

7. Рівень захисту: Зверніть увагу на рівень захисту від пилу та вологи (наприклад, IP65 або IP67). Це особливо важливо, якщо датчик буде використовуватися в умовах підвищеної вологості або забрудненості.

На що звернути увагу при покупці:

1. Сумісність з додатком: Переконайтеся, що датчик відповідає вимогам вашого додатку по дальності, куту огляду і точності вимірювань.

2. Умови експлуатації: Вибирайте датчики, які можуть витримувати експлуатаційні умови, такі як температура, вологість і механічний вплив. Рівень захисту (наприклад, IP65) повинен відповідати умовам експлуатації.

3. Якість і надійність: Вибирайте пристрої від перевірених виробників з гарною репутацією, щоб гарантувати надійність і довготривалу роботу.

4. Інтерфейси і інтеграція: Переконайтеся, що датчик сумісний з вашою системою і має необхідні інтерфейси для інтеграції, такі як вихідні сигнали і протоколи зв'язку.

5. Гарантія і підтримка: Перевірте наявність гарантії та умови сервісного обслуговування. Хороша підтримка і гарантія допоможуть у разі несправностей або проблем з обладнанням.

Ультразвукові датчики забезпечують високу точність і надійність вимірювань, що робить їх незамінними в безлічі промислових і комерційних застосувань. Правильний вибір і налаштування цих пристроїв допоможуть забезпечити оптимальну роботу вашої системи і мінімізувати можливі помилки.
