Кабельні вводи

Кабельні вводи (або гермовводи) — це пристрої, які використовуються для герметичного та механічно надійного вводу кабелів у корпуси електрообладнання, розподільчі щити або шафи. Вони забезпечують захист від зовнішніх впливів, механічних навантажень, а також запобігають потраплянню вологи, пилу та забруднень всередину обладнання.

Типи кабельних вводів

1. За типом матеріалу:

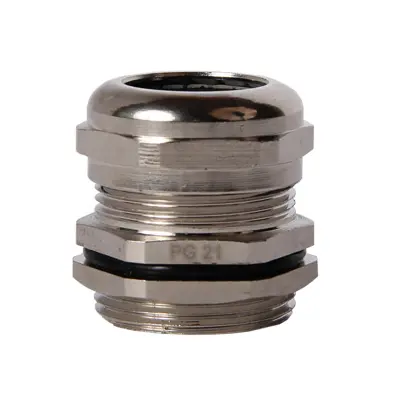

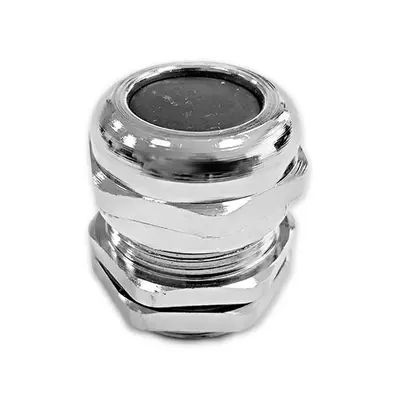

   • Металеві вводи
     Виготовляються з латуні, нержавіючої сталі або алюмінію.
     • Особливості: Висока механічна міцність, стійкість до хімічних речовин і корозії.
     • Застосування: Використовуються в промисловій автоматиці, енергетиці, на підприємствах з агресивними середовищами (наприклад, хімічна або нафтогазова промисловість).

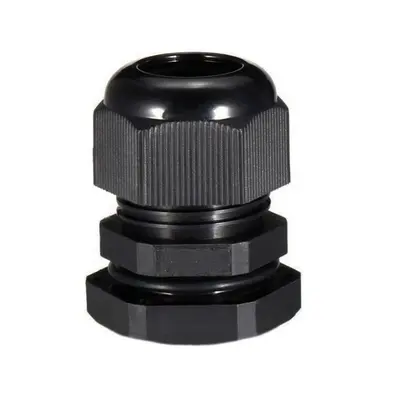

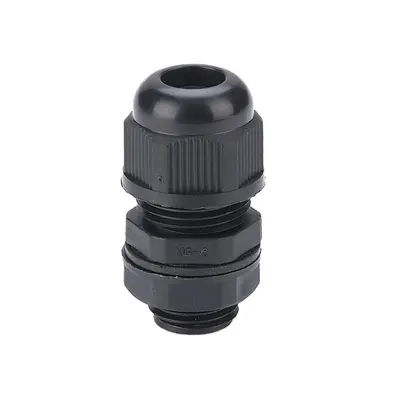

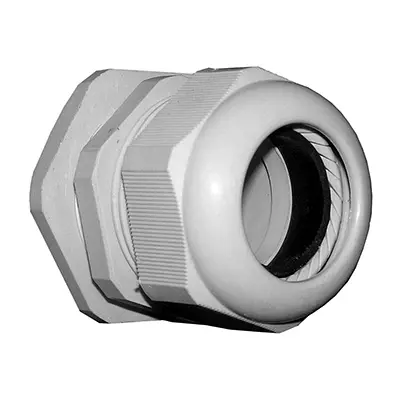

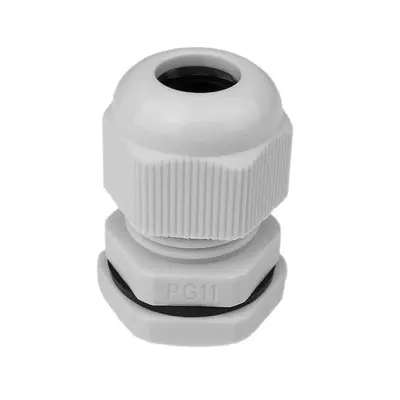

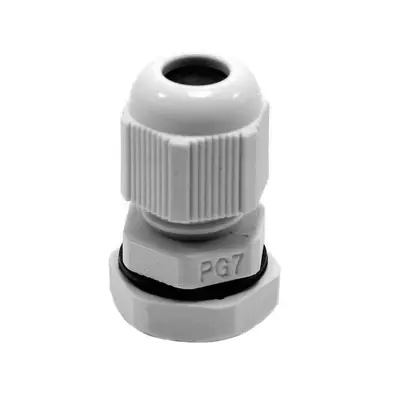

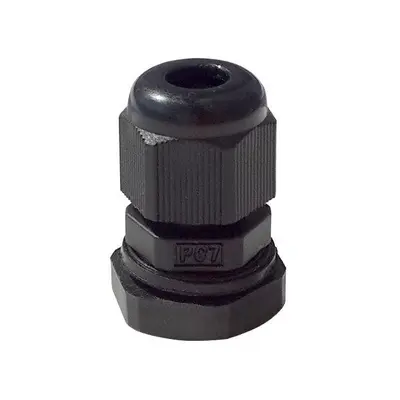

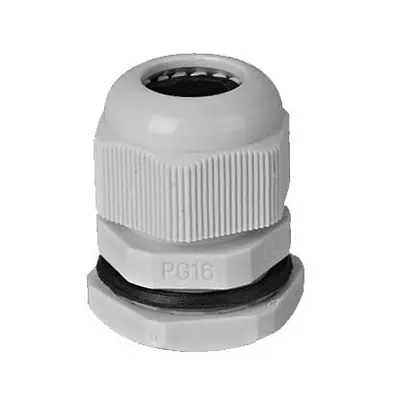

   • Пластикові вводи
     Виготовляються з полімерів, таких як нейлон або поліамід.
     • Особливості: Легкість, стійкість до ультрафіолету і корозії.
     • Застосування: Підходять для використання в побутових і комерційних установках, а також в умовах середньої тяжкості.
2.


   За рівнем захисту:

   • Стандартні кабельні вводи (IP44-IP66)
     Призначені для звичайних умов експлуатації.
     • Застосування: В житлових, комерційних і промислових об'єктах, де не потрібен захист від сильних зовнішніх впливів.
   • Герметичні вводи (IP67-IP69)
     Забезпечують максимальний захист від проникнення пилу та води.
     • Застосування: Вводи з класом захисту IP67 і вище використовуються в особливо агресивних умовах (наприклад, на морських судах, в зонах з підвищеною вологістю, на відкритих об'єктах).
3.


   За типом різьби:

   • Метрична різьба (M)

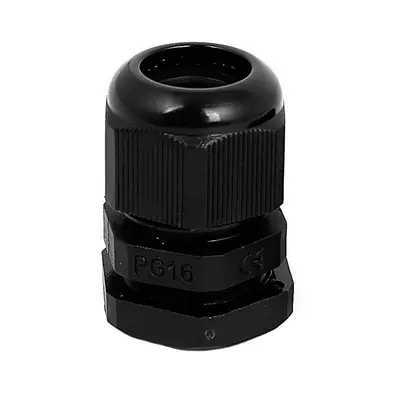

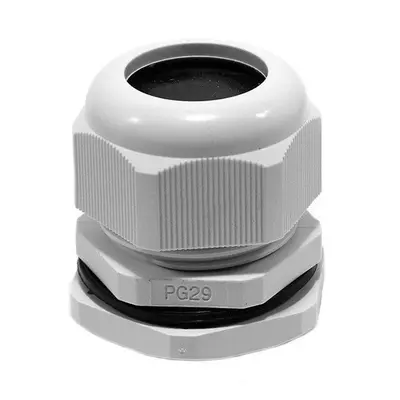

   • PG різьба (Panzer-Gewinde)
     • Застосування: Стандарти різьби залежать від вимог місцевих нормативів. Метрична різьба більш поширена в Європі, а PG — в деяких старих стандартах і системах.
4.


   За конструктивними особливостями:

   • З обтискним кільцем
     Такі вводи забезпечують надійну фіксацію кабелю всередині корпусу, запобігаючи його зсуву.
     • Застосування: Особливо корисні в умовах підвищених вібрацій.

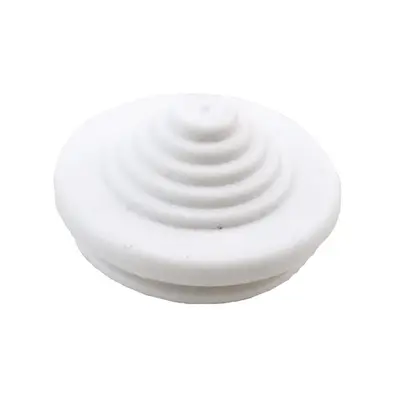

   • З розривною мембраною
     Використовуються для запобігання проникненню пилу та вологи до моменту установки кабелю.
     • Застосування: Зручні для резервних отворів, коли кабель ще не прокладений.
5.


   За температурними характеристиками:

   • Стандартні кабельні вводи
     Працюють в діапазоні температур від -20°C до +80°C, підходять для більшості завдань в побутових і промислових умовах.
   • Термостійкі вводи
     Витримують температури до +150°C і вище, застосовуються в специфічних умовах експлуатації, таких як металургійні підприємства або системи опалення.

Основні функції

1. Захист від зовнішніх впливів
   Кабельні вводи забезпечують захист від пилу, вологи, хімічних агентів, механічних пошкоджень.

2. Механічна фіксація кабелю
   Вводи запобігають зміщенню кабелю і пошкодженню ізоляції, що підвищує надійність і довговічність системи.

3. Забезпечення герметичності
   Герметичні вводи запобігають проникненню води та інших рідин у розподільчі коробки та електрощитові.

Ключові експлуатаційні характеристики

1.


   Матеріал корпусу:

   • Металеві (нержавіюча сталь, латунь) — для агресивних умов.
   • Пластикові (нейлон, поліамід) — для стандартних умов експлуатації.
2.


   Клас захисту IP:
   Визначає ступінь захисту від пилу та води. Наприклад, IP67 або IP68 забезпечують повну герметичність навіть при зануренні у воду.

3. Діапазон робочих температур:
   Важливо враховувати, особливо при експлуатації в екстремальних умовах, де кабельні вводи можуть піддаватися високим або низьким температурам.

4. Розмір і тип різьби:
   Переконайтесь, що вводи сумісні з корпусами обладнання і відповідають стандартам різьби (метрична або PG).

5. Стійкість до корозії:
   Особливо важлива для використання в умовах агресивних середовищ (наприклад, в морському середовищі або на хімічних виробництвах).

На що звертати увагу при покупці

1. Матеріал:
   Металеві кабельні вводи переважно для використання в агресивних і промислових умовах. Пластикові — для менш жорстких умов.

2. Клас захисту IP:
   Вибирайте вводи з підходящим рівнем захисту в залежності від умов експлуатації (волога, пил, механічні навантаження).

3. Сумісність з кабелями:
   Переконайтесь, що вводи підходять для потрібного діаметра кабелю і забезпечують надійну герметизацію.

4. Температурні характеристики:
   Якщо ввод буде експлуатуватись при високих температурах, обирайте моделі, які розраховані на такі умови.

5. Стійкість до хімічних впливів:
   Якщо кабельні вводи будуть використовуватись в агресивних
