Плавкі вставки

Плавкі вставки (переплави) — це пристрої, призначені для захисту електричних ланцюгів та обладнання від перевантажень і коротких замикань. Вони забезпечують одноразовий захист, розмикаючи ланцюг при перевищенні допустимого струму, що запобігає пошкодженню обладнання.

Особливості Плавких вставок:

1. Функція захисту:

   • Плавкі вставки служать для розмикання електричних ланцюгів у разі перевантаження або короткого замикання, запобігаючи пошкодженню обладнання і знижуючи ризик загоряння.
2.


   Одноразова дія:

   • Після спрацювання плавка вставка потребує заміни, що гарантує використання нової та справної захисту після кожного інциденту.
3.


   Простота конструкції:

   • Плавкі вставки складаються з плавкого елемента, вмонтованого в корпус, який розплавляється при перевищенні визначеного струму, розмикаючи ланцюг.
4.


   Широкий діапазон номінальних струмів і напруг:

   • Плавкі вставки доступні для різних діапазонів струмів і напруг, що дозволяє використовувати їх у різних застосуваннях, від побутових приладів до промислового обладнання.

Типи плавких елементів:

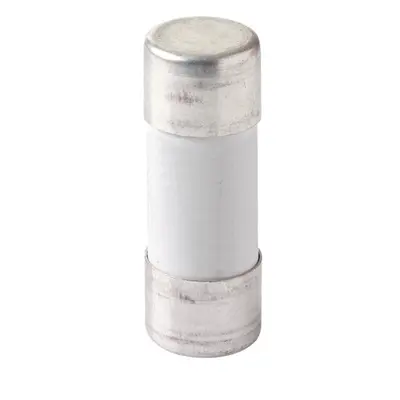

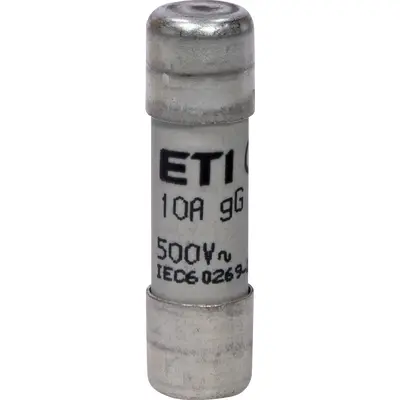

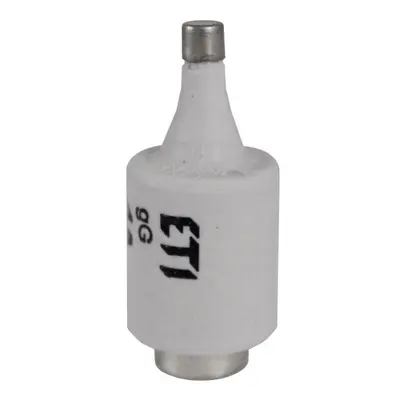

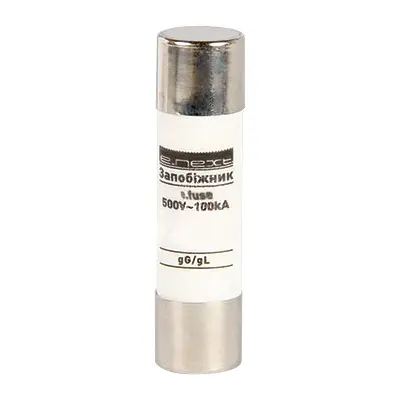

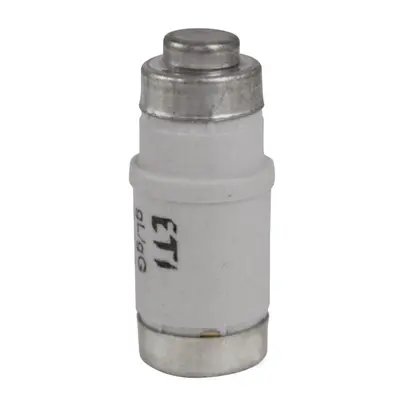

• gG/gL: Плавкі вставки загального призначення для захисту ланцюгів від перевантажень і коротких замикань. Це найбільш універсальний і часто використовуваний тип.
• gR: Призначені для захисту напівпровідникових пристроїв, таких як тиристори і діоди. Ці вставки забезпечують надійний захист від коротких замикань у ланцюгах з напівпровідниковими елементами.
• gT: Використовуються для захисту кабельних ліній і інших навантажень, що вимагають більш високого рівня захисту при тривалих перевантаженнях.
• aR: Плавкі вставки часткового захисту, призначені для захисту напівпровідникових пристроїв виключно від коротких замикань, без захисту від перевантажень.
• gM: Змішаний тип, використовується для захисту електродвигунів і інших навантажень з високою індуктивністю.

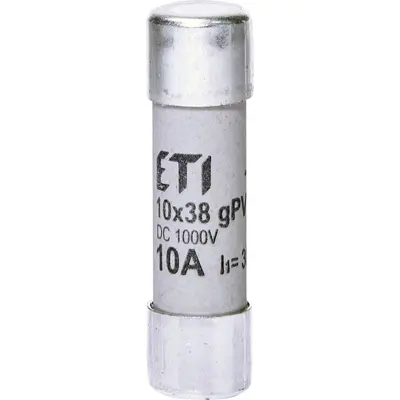

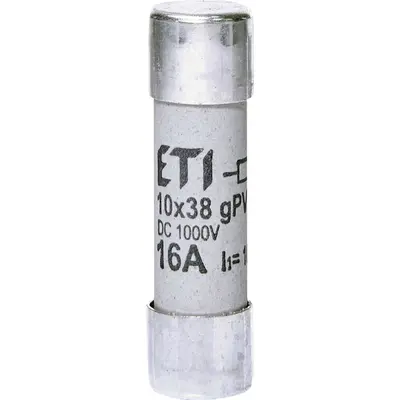

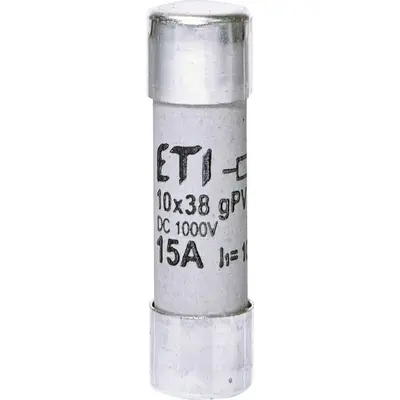

• gPV: Спеціальні плавкі вставки для захисту фотоелектричних систем (сонячних панелей) від перевантажень і коротких замикань. Ці переплави розроблені з урахуванням особливостей роботи фотовольтаїки.
• gL: Аналог gG, використовується в основному в промислових застосуваннях для захисту силових ланцюгів.

Різниці між Плавкими вставками:

• За номінальним струмом і напругою: Вставки відрізняються за максимальним струмом і напругою, які вони можуть безпечно пропускати.

• За типом корпусу:

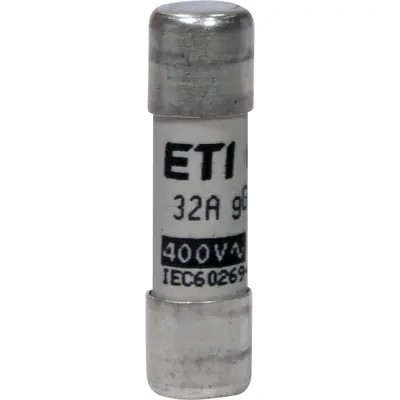

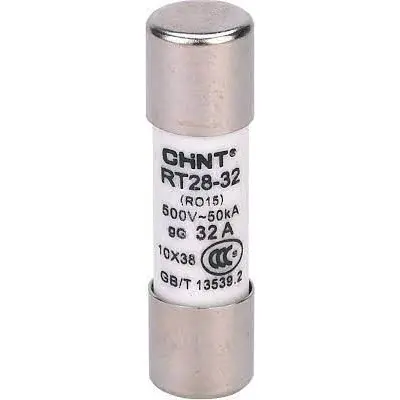

  • Циліндричні: Використовуються в більшості побутових і промислових установок, стандартні розміри забезпечують легкість заміни.

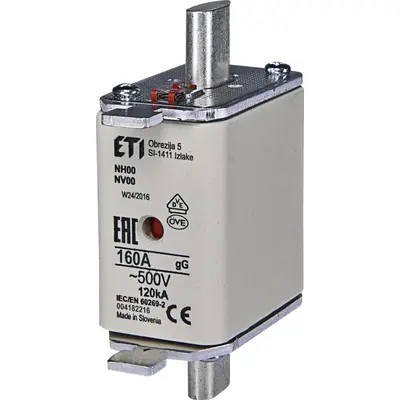

  • Ножові: Застосовуються в високопотужних ланцюгах і розподільчих щитах.

• За часо-струмовою характеристикою:

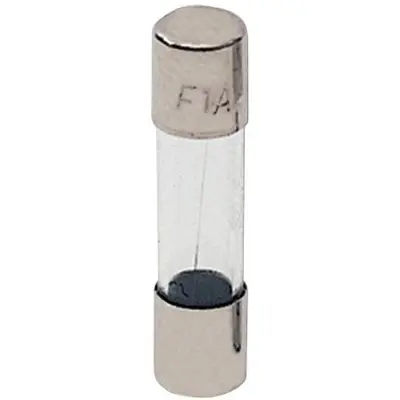

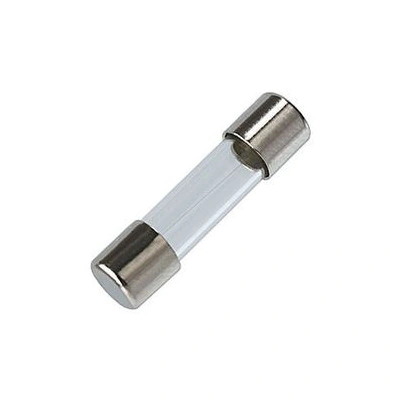

  • Швидкодіючі (FF, F): Реагують миттєво на короткочасні перевантаження.

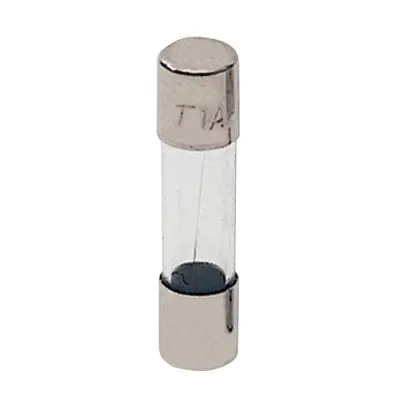

  • Повільної дії (T, TT): Захищають ланцюг, враховуючи можливі пускові струми.

Ключові експлуатаційні характеристики:

• Номінальний струм (In): Визначає максимальний струм, який плавка вставка може пропускати без спрацювання.
• Номінальна напруга (Un): Максимальна напруга, при якій переплав може безпечно працювати.
• Часо-струмова характеристика: Визначає, як швидко плавка вставка спрацює при визначеному рівні струму.
• Тип плавкого елемента: Важливо вибирати правильний тип плавкого елемента залежно від характеру навантаження і вимог до захисту.

На що звернути увагу при покупці:

1. Тип плавкого елемента: Вибирайте плавкі вставки з урахуванням типу навантаження (наприклад, для захисту напівпровідникових пристроїв, кабельних ліній, фотоелектричних систем або електродвигунів).
2. Номінальний струм і напруга: Переконайтеся, що характеристики переплаву відповідають параметрам вашої системи.
3. Координація з обладнанням: Плавкі вставки повинні відповідати характеристикам захищеного обладнання для забезпечення ефективного захисту.
4. Тип корпусу: Вибирайте переплав з підходящим типом корпусу для вашого обладнання.
5. Виробник і якість: Віддавайте перевагу виробам від перевірених виробників, щоб гарантувати надійну роботу переплаву в аварійній ситуації.
