DIN-рейки

DIN-рейки використовуються для монтажу електричних компонентів у розподільчих шафах. Основними типами профілів є C-type, G-type та Ω-type, які відрізняються формою та областю застосування. Також DIN-рейки можуть мати різні покриття, включаючи оміднені, для покращення електричних та антикорозійних характеристик.

Типи DIN-рейок

1.


   C-type (C-подібна рейка)

   • Форма: Профіль з відкритими краями, що нагадує букву "C".
   • Розміри: Зазвичай шириною 32 мм (TH32), іноді використовуються 35 мм (TH35) для важкого обладнання.
   • Застосування: Підходять для монтажу великого обладнання, наприклад, трансформаторів або великих реле. Часто застосовуються у промислових установках.
   • Особливості: Висока механічна міцність, стійкість до навантажень та вібрацій. Використання виправдане в умовах підвищених вібраційних та механічних впливів.
2.


   G-type (G-подібна рейка)

   • Форма: Має форму, що нагадує букву "G", з гачкоподібним виступом.
   • Розміри: Ширина 32 мм (TH32).
   • Застосування: Використовуються для специфічного обладнання, що потребує кріплення в нестандартних умовах. Зазвичай знаходять застосування в спеціалізованих установках.
   • Особливості: Менша поширеність порівняно з C-type і Ω-type, але забезпечують додаткову стійкість і зручність монтажу в певних ситуаціях.
3.

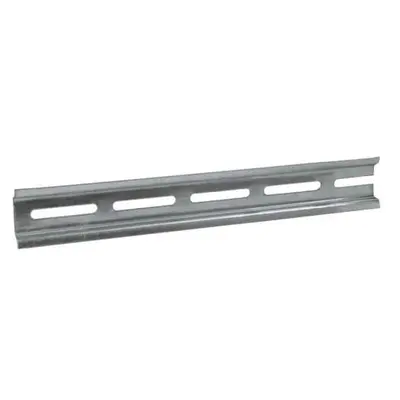

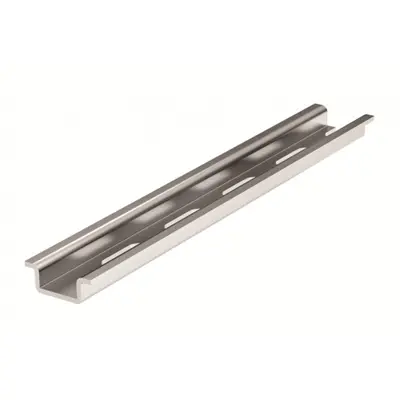

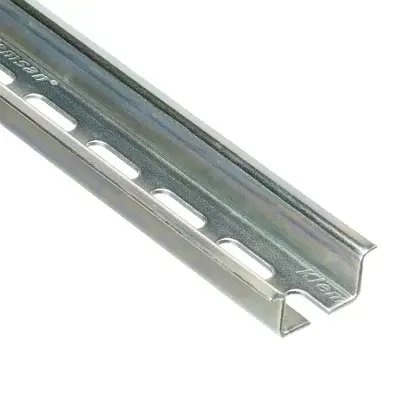

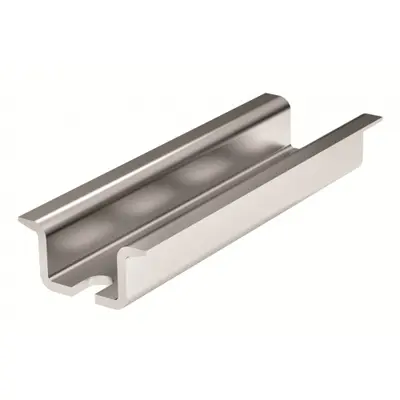

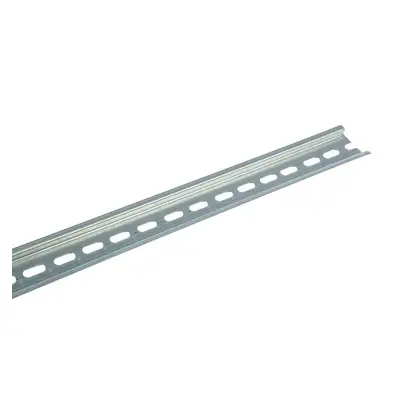

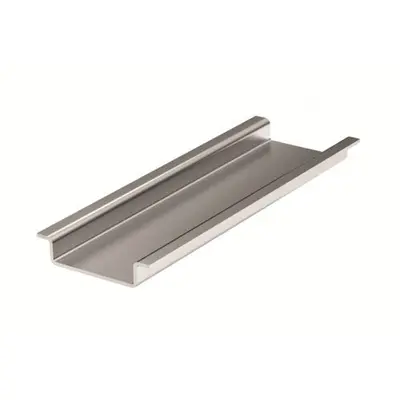

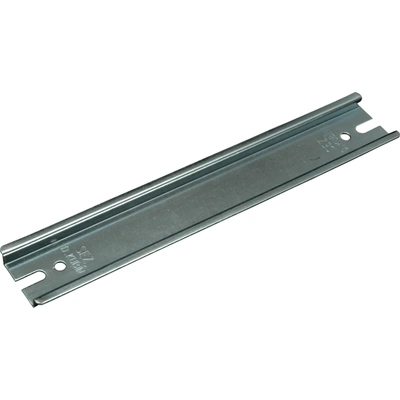

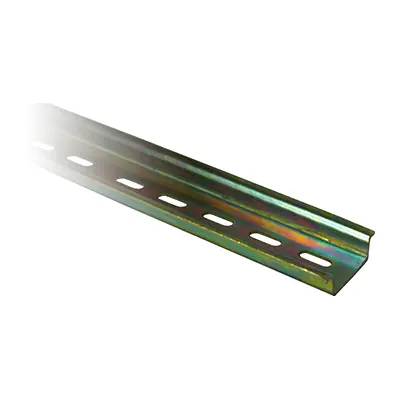

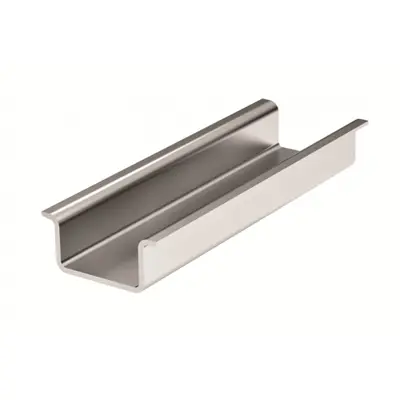

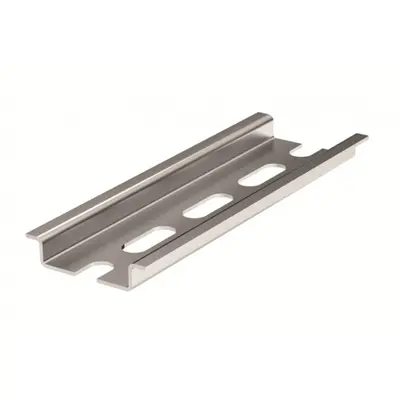

   Ω-type (Омега-подібна рейка)

   • Форма: Профіль у формі омеги "Ω", із загнутими краями.
   • Розміри: Стандартна ширина — 35 мм (TH35), що робить її найбільш універсальною і придатною для більшості модульних пристроїв.
   • Застосування: Широко використовуються в електрощитовому обладнанні для автоматів, реле, клемників та іншого модульного обладнання.
   • Особливості: Стандартна і найбільш поширена рейка для кріплення обладнання. Легко сумісна з більшістю електричних компонентів.

Покриття DIN-рейок

1. Оміднені рейки

   • Застосування: Оміднене покриття покращує електропровідні властивості рейки, що важливо при використанні її як заземлюючої шини.
   • Переваги: Висока антикорозійна стійкість, покращена провідність, стійкість до агресивних середовищ.
2.


   Цинкове покриття

   • Застосування: Захист від корозії при використанні в умовах підвищеної вологості.
   • Переваги: Підвищена стійкість до корозії і довговічність, підходить для стандартних умов експлуатації.
3.


   Покриття з нержавіючої сталі

   • Застосування: Для агресивних середовищ із підвищеною вологістю або хімічними впливами.
   • Переваги: Максимальна корозійна стійкість, висока механічна міцність.

Технічні характеристики

1. Розміри:
   Стандартні розміри DIN-рейок — це 15 мм (TH15), 32 мм (TH32) і 35 мм (TH35). Ширина вибирається залежно від типу обладнання.

2.


   Механічне навантаження:

   • Максимальне навантаження: Залежно від матеріалу і товщини рейки, вони витримують навантаження до 20–30 кг.
   • Стійкість до вібрацій: Рейки розраховані на встановлення в умовах вібраційних навантажень, що особливо важливо в промислових застосуваннях.
3.


   Матеріали:

   • Оцинкована сталь: Стандартний матеріал для більшості застосувань.
   • Нержавіюча сталь: Використовується для агресивних середовищ і на відкритому повітрі.
   • Алюміній: Легкий і стійкий до корозії матеріал, застосовуваний у ситуаціях, де важлива мала вага конструкції.
4.


   Корозійна стійкість:
   Залежно від покриття (оміднене, цинкове, нержавіюча сталь) рейки можуть бути використані як у звичайних умовах, так і в агресивних середовищах, таких як промислові чи морські установки.

На що звернути увагу при купівлі

1. Матеріал і покриття:
   Обирайте покриття залежно від умов експлуатації (наприклад, оміднені для кращої провідності або нержавіючу сталь для агресивних умов).

2. Тип рейки:
   Переконайтеся, що обрана рейка відповідає стандарту (C-type, G-type або Ω-type) для вашого обладнання. Ω-type (35 мм) — універсальна, але для важкого обладнання краще використовувати C-type або G-type.

3. Сертифікація:
   Рейки повинні відповідати стандартам IEC 60715, що гарантує їх сумісність із обладнанням і безпеку експлуатації.

Цей опис відображає основні технічні аспекти та варіанти DIN-рейок, включаючи їх типи, покриття та області застосування.
